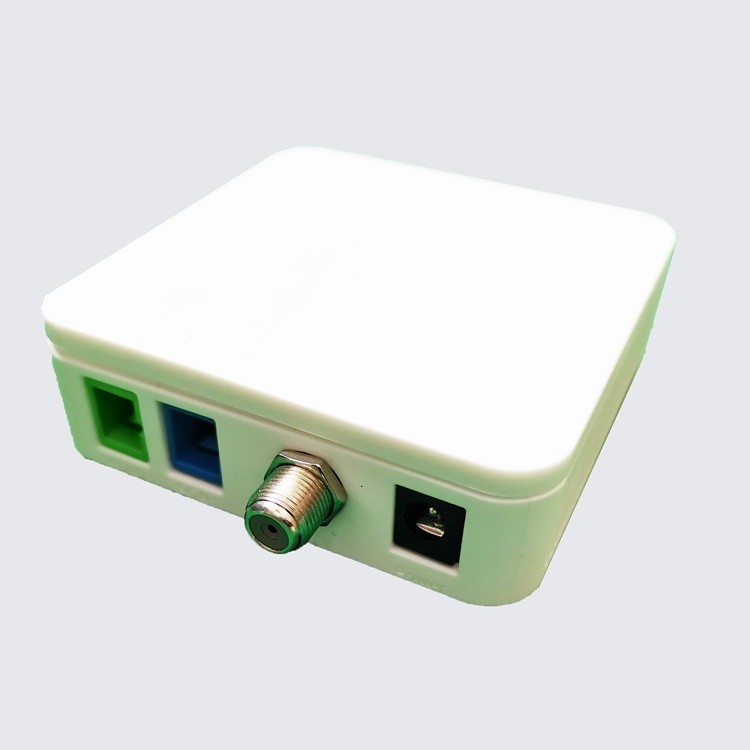

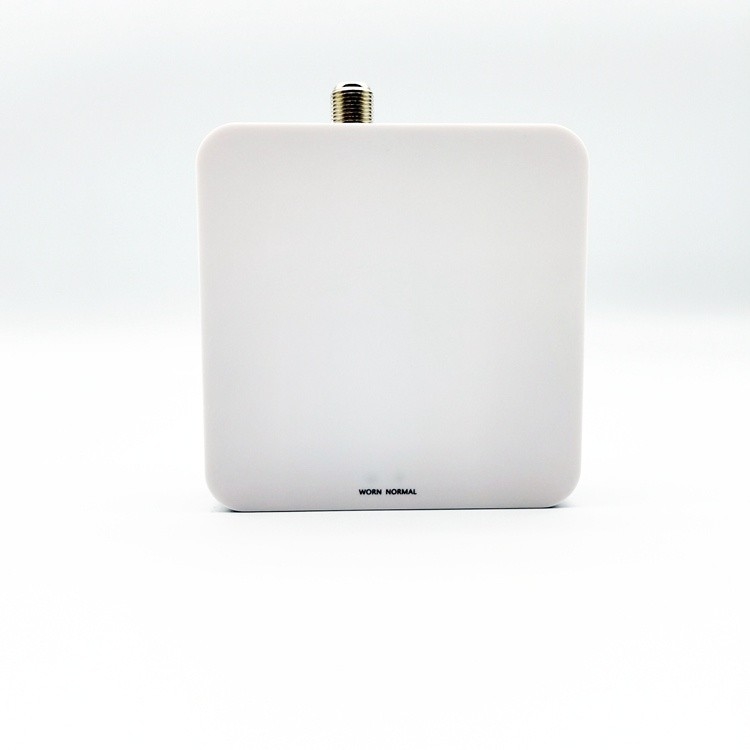

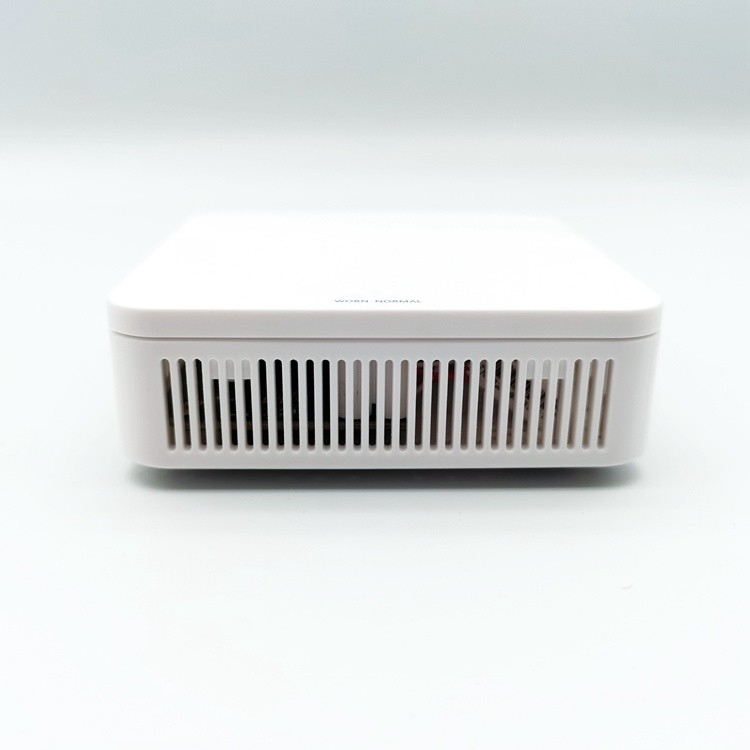

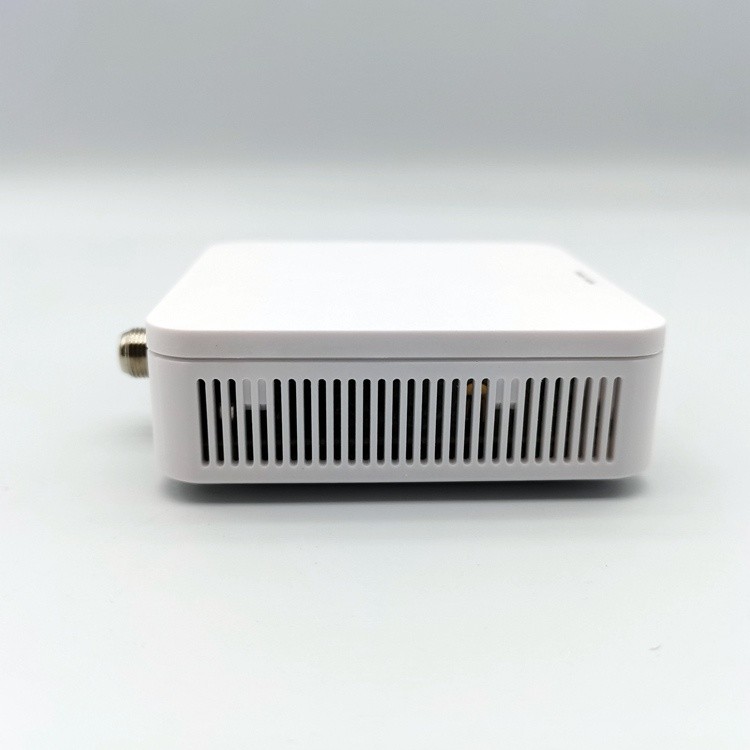

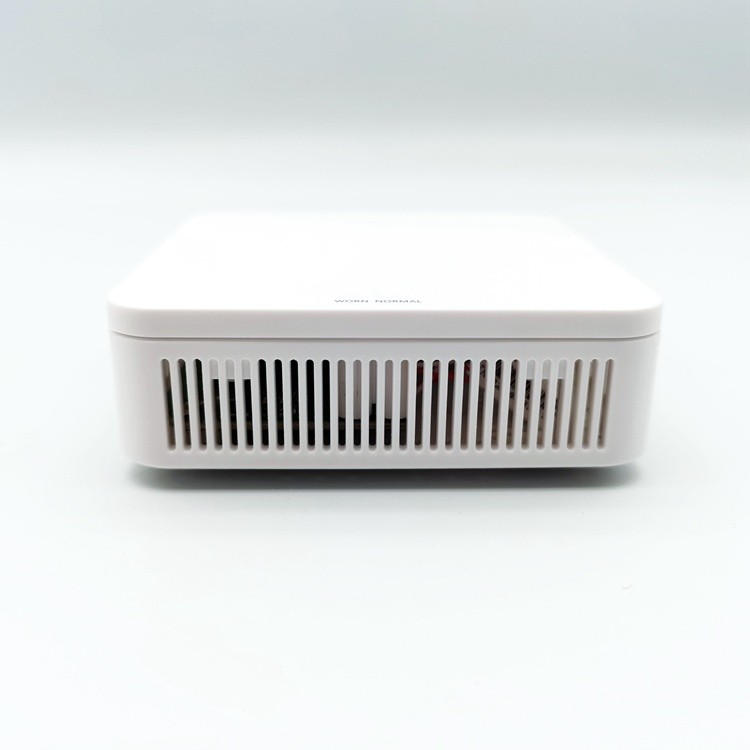

Receptor óptico FTTH CATV AGC Mini Nodo RF Mini Receptor óptico integrado con Wdm

1 Puerto Conversor de nodo de receptores ópticos de tipo mini-CATV

Descripción de la producción

WOR-1000No el estiloReceptor de fibra ópticaes un mini nodo óptico basado en el hogar que atiende al objetivo final del desarrollo del acceso óptico y es adecuado para el acceso de los usuarios de redes de fibra óptica FTTH (fibra al hogar) hasta el final.Análogo o digital a casa se puede utilizar junto con la ONU o EOC logrando triple juego.

El acceso de banda ancha de fibra óptica al hogar (FTTH) es el objetivo final del desarrollo,WOR-1000WEl receptor óptico es el producto terminal objetivo para este objetivo.WOR-1000WEl dispositivo adopta tecnología de WDM de alto aislamiento para separar las señales CATV y ONU. Además, también adopta una técnica de recepción de baja potencia óptica y de control RF-AGC,que pueda alcanzar el requisito de recepción CATV ≤-18dBm para FTTHEl indicador LED de monitorización de recepción de energía óptica (≥-15 dBm) se proporciona en el panel y admite las salidas de RF constantemente, para facilitar el uso de los clientes.que es el equipo receptor ideal para FTTH.

Características del producto

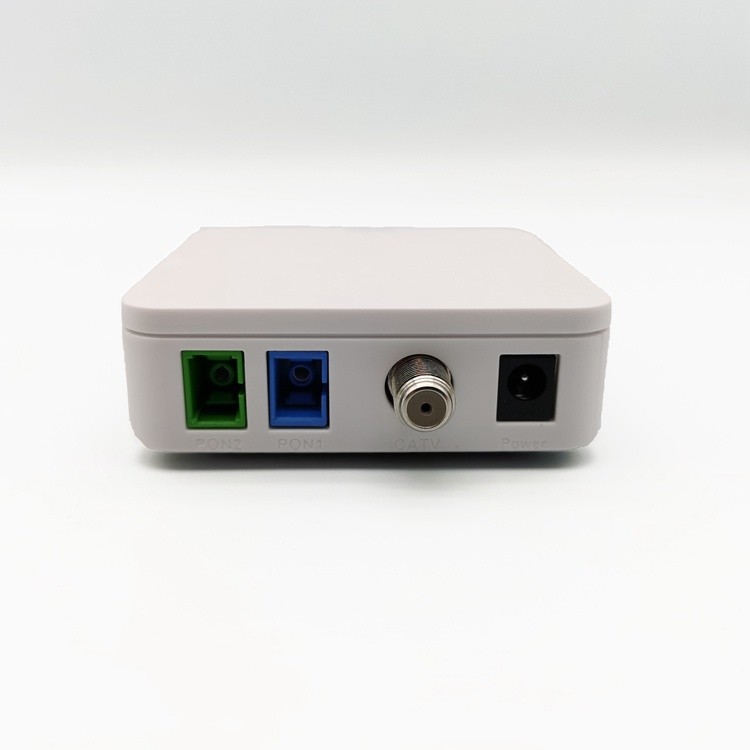

*WOR-1000WEs la interfaz de entrada de la señal óptica, en el acceso óptico debe limpiar APC TOP por alcohol, que alinear el adaptador boca hundida, fibra boca enlace de marcha.

* Cuando la señal óptica accede (≥-18dBm) se enciende en el panel, lo que indica que la parte óptica está funcionando regularmente; Las luces se cambiarán por la potencia de recepción en amarillo ((> +2dBm),verde ((+2~-18dBm) y rojo (<-18dBm).

* ONU es una interfaz de conexión de 1310/1490/1550nm, por favor no quite la cubierta antes de usar.

Punto de trabajo		Unidad	WOR-1000W
Características ópticas	longitud de onda de entrada	(nm)	Las demás:
	longitud de onda de salida	(nm)	Las demás:
	Operación longitud de onda	(nm)	1540 a 1560
	Separación del canal	(dB)	≥ 40 ((1310/1490nm y 1550nm)
	Respuesta	(A/W)	≥ 09
	Recibir el rango de potencia	(dBm)	- 18 ~ 2
	Pérdida de reflejo	(dB)	≥ 55 años
	Enlace de fibra	/	El número de unidades de producción
	Pon Linker	/	SC/UPC (o SC/APC)
Características de la RF	Ancho de banda/plano	MHz/dB	Se aplicará el procedimiento siguiente:
	Nivel de producción	Dbv	AGC: 82±1/(-2~--12 dBm)
	Pérdida de reflejo	Db	Impedancia característica ≥14 ((75Ω)
	Interfaz de salida de RF	/	Salida de una vía
	En el caso de las empresas de servicios de telecomunicaciones:	Db	≥44/34 ((PAL-D 60CH, IMO3,8%, -9 dBm)
	CTB/CSO/HUM	Db	≥65/≥60/≥60 ((-1dBm para recibir)
Otros requisitos	Suministro de energía/consumo	V/W	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
	Temperatura de trabajo/almacenamiento	oC	-35~50/-40~75 ((humedad 5~90%)
